1. CS電化學工作站安裝

　　(1)將USB數據線一端插入電腦USB端口，另一端插入電化學工作站后面板的USB端口。

　　(2)打開電化學工作站電源，插入安裝光盤或U盤，內容如下圖1.，進入“軟件安裝程序”文件夾，右鍵點擊“Setup.exe”文件以管理員身份運行，如下圖2.所示。

　　

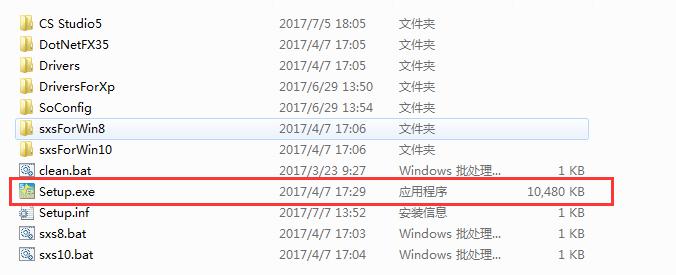

　　圖1. 安裝光盤或U盤中內容

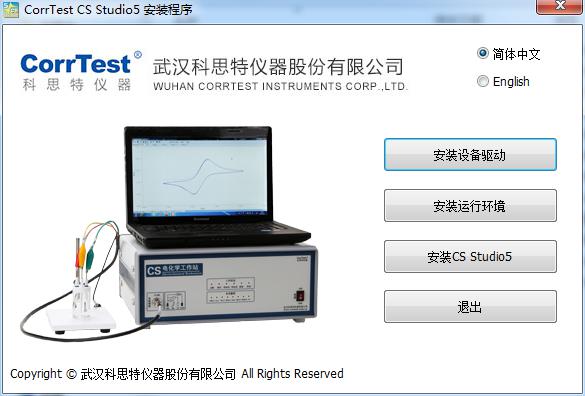

圖2.安裝程序界面圖



　　(3)首先點擊“安裝設備驅動”，安裝驅動過程中直接點擊“下一步”即可安裝完成。正確安裝驅動程序后，進入到設備管理器中“端口(COM和LPT)”下應出現“Silicon Labs CP210x USB to UART Bridge(COM x)”，“COM x”即為CP210x虛擬的COM端口號，如圖3.所示：

　　



　　

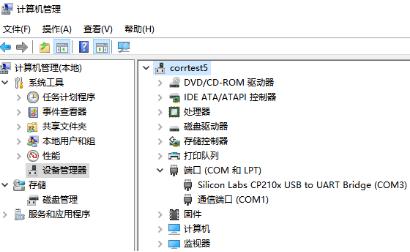

圖3. USB正確安裝后設備管理器端口

　　(4)點擊“安裝運行環境”安裝.net 3.5安裝環境，如果電腦已經安裝過，會提示“環境檢測通過，您無需再次安裝”。如果電腦沒有安裝，按照提示安裝完成即可。

　　(5)點擊“安裝CS Studio5”安裝測試軟件，CS Studio軟件將安裝在用戶指定的硬盤目錄中，并在桌面創建一個“CS Studio5”快捷方式(如下圖)。安裝完成后退出安裝程序。

　　



圖4.CS Studio軟件



　　(6)啟動程序，儀器即可正常運行。Win7/win8/win10系統第一次啟動軟件需要以管理員的身份運行,以后可直接雙擊打開。為保證儀器穩定工作，請確保交流電源可靠接地，USB電纜線長度小于3m。

　　(7)如果測試過程中出現通訊故障，請重啟電化學工作站，再次運行軟件即可。

　　(8)如要卸載CS Studio軟件，請從“控制面板”→“程序”→“程序和功能”中卸載。

　　2. 電解池、電極的連接

　　(1)連接電解池——將工作電極、參比電極、輔助電極插入電解池內。另：如果用戶需要使用鹽橋，將參比電極插入到配置好鹽橋內的瓊脂中，放入電解池(鹽橋制備方法詳細見CS工作站說明書P4頁)。

　　(2)將電極電纜線的綠色護套夾(WE)與研究電極(工作電極)相連，紅色護套夾(CE)與輔助電極(鉑電極、石墨)相連，黃色護套夾(RE)與參比電極相連，如下圖3，如果軟件上的開路電位顯示值合理，則表示電解池體系正常。

　　另外：對于易受噪聲干擾的體系(高阻的涂層體系、混凝土)，需要使用Farady屏蔽箱，并將箱體接在電極電纜線的屏蔽夾(GND)上。

　　



圖5. 電解池與電極的連接示意圖
