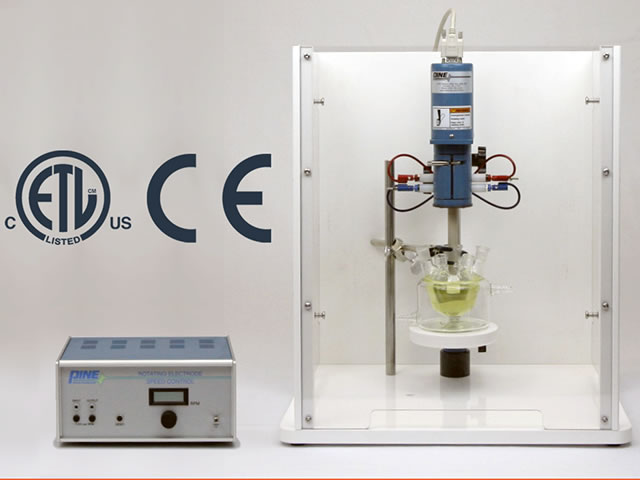

旋轉圓盤圓環電極裝置

　　型號：AFMSRCE

　　品牌：美國PINE

　　產地：美國

　　儀器簡介

　　配合PINE著名的旋轉圓盤或旋轉圓盤圓環電極，與電化學工作站聯用，廣泛用于化學電源、電鍍、金屬腐蝕等應用領域和電化學技術研究。

　　典型應用包括：氫燃料電池催化劑研究及評價;鋰空氣電池研究;電化學動力學研究;氧還原反應(ORR)、氧析出反應(OER)、氫析出反應(HER)、二氧化碳電還原反應(CO2RR)研究;緩蝕劑評價及研究;金屬材料腐蝕電位研究等。

　　PINE的旋轉圓盤圓環裝置及電極是目前國際上電化學領域應用最為廣泛的產品，在眾多論文中被提及，其優異的性能可以保證實驗結果的客觀性和穩定性。

　　技術參數

　　轉速：50-10000rpm，電機功率0.02馬力,采用銀碳刷接觸連接

　　控制：分體控制，可拆式結構，方便置入手套箱。具有信號輸入/輸出接口，

　　可通過輸入外部信號(來自電化學工作站)控制轉速;可將轉速信號輸出至測試

　　設備(示波器)或用來控制其它設備

　　防爆：最新防爆設計，保證人身與設備安全

　　旋轉桿：長度170mm 外徑：15mm，適用于各種電解池，方便與其它儀器聯用

　　還有不同型號旋轉桿供不同研究使用

　　盤電極：外螺紋設計，接觸更好，信號傳輸穩定。有特氟龍與PEEK兩種材料，

　　適應不同應用。盤電極直徑：5.0mm，電極外徑：15mm

　　盤環電極：外螺紋設計，接觸更好，信號傳輸穩定。有特氟龍與PEEK兩種材料，

　　適應不同應用。盤環間隙<=320μm。盤環尺寸精度：0.01mm。盤直徑：5.61mm，

　　環內徑：6.25mm，環外徑：7.92mm

　　電解池：用戶可選用標準電解池或自行設計

　　服務：提供原廠認可的安裝、培訓服務

　　主要特點

　　MSR電極旋轉裝置的產品型號為AFMSRCE，是PINE公司大眾化的產品。其轉速為L(zhǎng)ED顯示，通過LED下面的旋鈕，可以調節轉速，調節范圍為50到10,000 RPM，顯示誤差為1%。面板上還帶一個電壓信號輸出接口，外接電壓表或數據采集系統，就可以顯示電壓信號的變化。

　　如果需要，也可以通過面板上的接口，利用一個外接信號源，來調節轉速。外接信號源可以是正弦波、方波，以及其它的波形。系統的外部加速特性，使得旋轉裝置的轉速可以隨外接波形同步改變。這個特點特別適用于水動力調節方面的應用。

　　該裝置很容易拆裝，保存空間也不大。主機可以方便地上下移動，和電解池連在一起，做電極的浸沒或撤除實驗。底座采用耐化學腐蝕的聚丙烯材料?？梢苑奖愕刂萌胧痔紫?，做非水體系研究。
